Die Bluetooth-Verstärker

Für die beiden Lautsprecherboxen wurde jeweils ein Bluetooth Class-D Verstärkermodul der Fa. Fosi eingesetzt und mit jeweils einem Schaltnetzteil MEANWELL RS-25-12 gespeist. Damit können die Lautsprecher Chassis mit 25 W angetrieben werden.

Für die Lautsprecherbox Dongyang wurde der Bluetooth Verstärker Fosi Audio ZK-1002 gewählt. Dieser Verstärker hat einen eingebauten Lautstärkeregler und einen 3,5 mm Klinkenanschluss, mit dem Geräte über Audiokabel angeschlossen werden können. Der Klinkenanschluss und der Lautstärkeregler befinden sich beide auf der selben Seite. Das erleichtert in vorliegenden Fall die Montage in dieser Box.

Für die Lautsprecherbox Di wurde der Bluetooth Verstärker Fosi Audio ZK-502T gewählt. Dieser Verstärker hat neben dem Lautstärkeregler auch noch Klangregler für Bässe und Höhen. Damit sollte die ggf. etwas zu kräftige Hochtonwiedergabe der Lautsprecher-Chassis korrigiert werden können. Bei diesem Verstärkermodul ist die integrierte Klinkenbuches nach hinten gerichtet, so dass dieser Audioeingang über eine Verlängerung nach vorne geführt werden musste.

Das Lautsprecher-Chassis wird bei beiden Verstärkermodulen an einem der beiden Stereo Lautsprecherausgänge angeschlossen. Der 2. Anschluss bleibt jeweils offen. Deswegen würde bei der Wiedergabe der 2. Stereokanal fehlen. Um dieses Problem zu lösen wurden bei beiden Verstärkermodulen die Schleifer der Lautstärkeregler überbrückt. Dadurch entsteht ein Mono-Signal an beiden Lautsprecherausgängen.

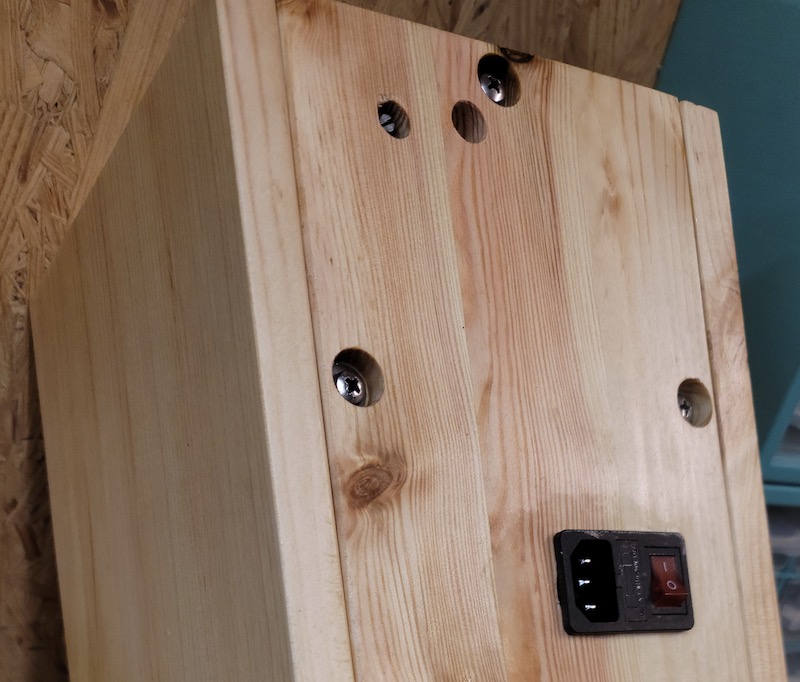

Bei beiden Lautsprecherboxen sind die Bedienelemente der Verstärkermodule durch die Rückwand nach aussen geführt. Damit wird eine mögliche spätere Umrüstung z.B. auf andere Verstärkermodule vereinfacht. Bei der Lautsprecherbox Dongyang wurde das Verstärkermodul am Deckel des Gehäuses montiert. Die Rückwand hat dabei nur die Bohrungen für den Lautstärkeregler und die Klinkenbuchse. Der Lautstärkeregler kann dabei mit einem Schlitz-Schraubendreher betätigt werden. Die Bohrung der Klinkenbuche wurde so ausgelegt, dass handelsübliche 3,5 mm Klinkenstecker verwendbar sind.

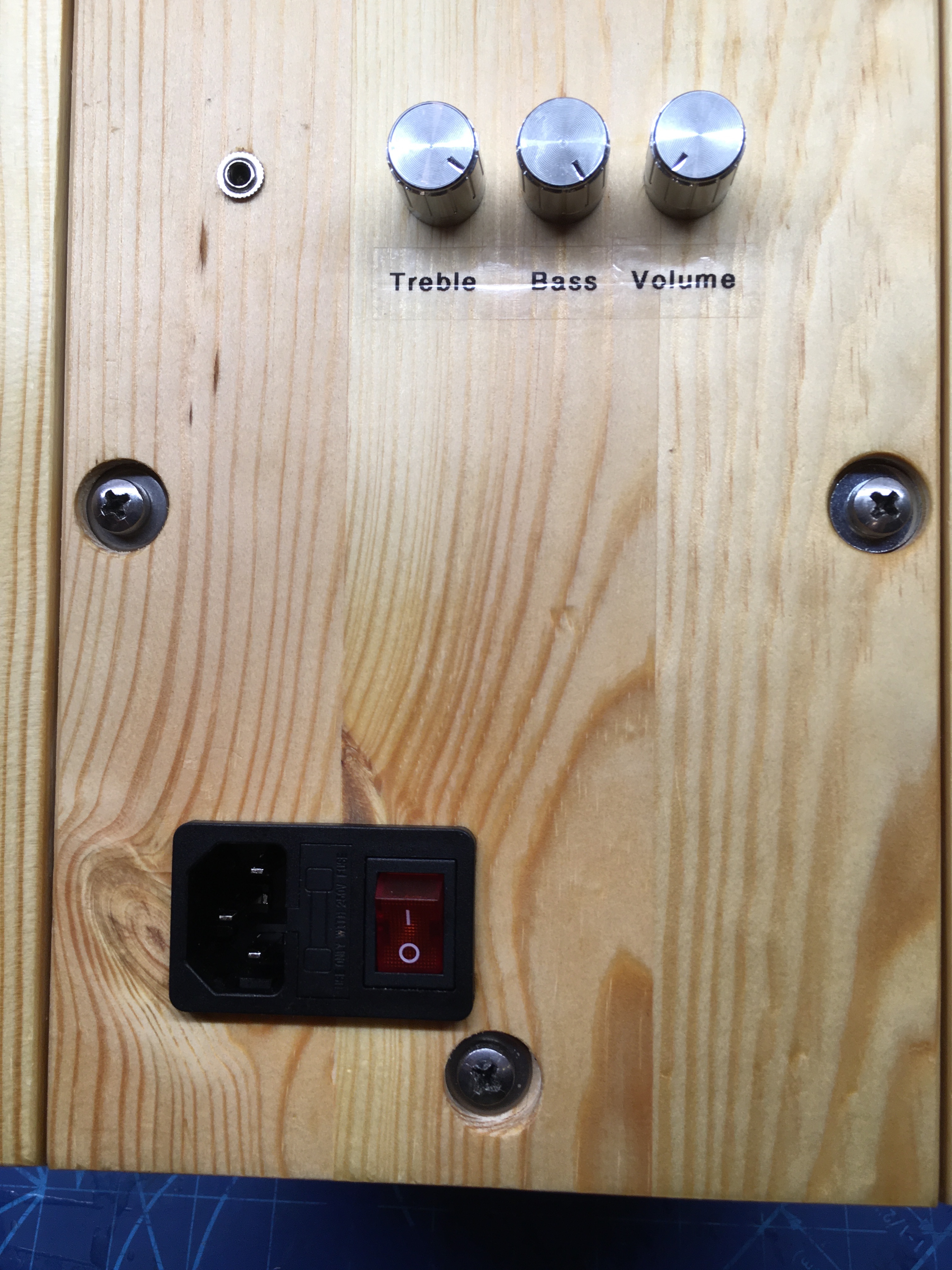

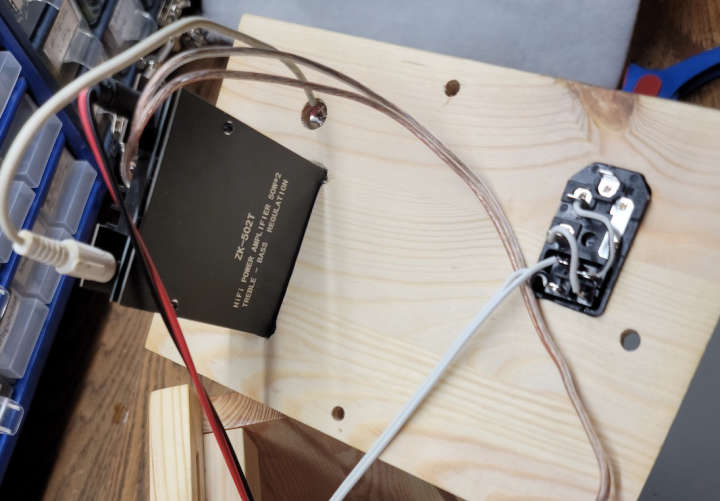

Bei der Lautsprecherbox Di wurde das Verstärkermodul und die Klinkenbuchse durch Vertiefungen in die Rückwand eingebaut. Die Vertiefungen wurden dazu mit der Oberfräse hergestellt. Um möglichst präzise Ausfräsungen zu erhalten wurden für alle Seiten Anschläge angefertigt und justiert. Damit war es möglich, die mit dem Verstärkermodul mitgelieferten Drehknöpfe zu verwenden.

Die folgenden Bilder veranschaulichen die beiden Montage-Varianten.
